4 ve 8GB versiyonları aynı olmalıdır.

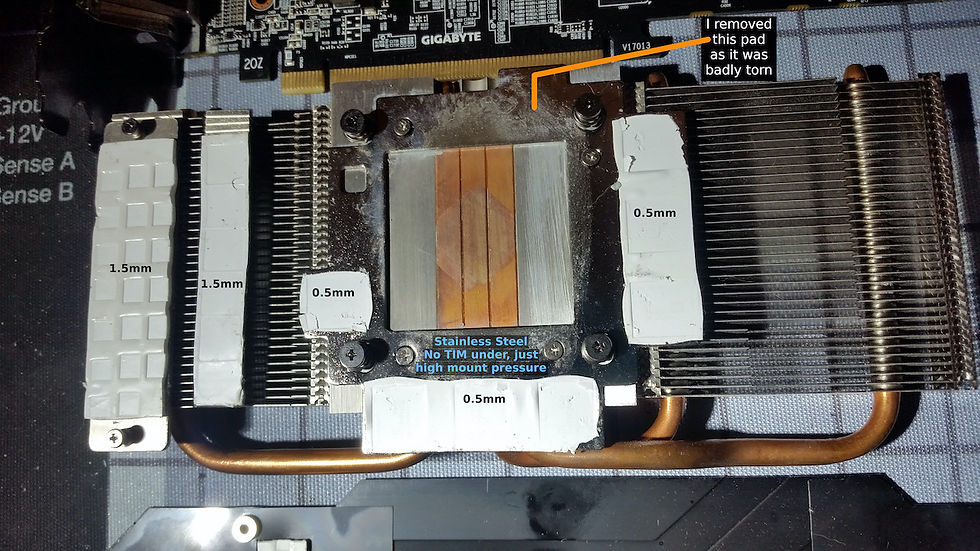

Muhtemelen, VRAM'lerde en az bir parça 100x100x0.5mm ve PCB'nin geri kalanı için bir parça 100x100x1.5mm'ye ihtiyacınız olacak.
Bu imgur gönderisine göre, arka plakadaki ped uygun temasa sahip değil, bu nedenle o taraf için biraz daha kalın, yaklaşık 2 mm'ye ihtiyacınız olabilir.
VRAM'ler:
0,5 mm 12.8w/m-K
PCB'nin geri kalanı:
1,5 mm 12.8w/m-K
Arka plaka:
1.5mm 12.8w/m-K
Boyutlar kılavuzu
Ölçüler kalınlık olarak verilmektedir. Örnek: 100x100 ölçülerinde termal pad için (1mm) kalınlık göstergesidir.
17w ile yazılmış olması veya (w/m-K) işareti iletkenlik derecesi demektir.
100x100 - 50x50 ile yazılı olan kısımlar pad'in ölçü birimidir. Boyutunu gösterir.
Sizler uygulama aşamasında ihtiyacınız kadar keserek kullanım yapacaksınız.
Boyutlar hakkında
Burada bulacağınız boyutlar çeşitli kaynaklardan alınmıştır. Bunların çoğu, GPU'larının fabrika termal pedlerini yüksek kaliteli satış sonrası pedlerle başarılı bir şekilde değiştiren ve sıcaklık düşüşlerinde önemli sonuçlar elde eden müşterilerim tarafından bildirilmiştir. Bu boyutların bazıları gerçek ölçümlerdir ve diğerleri farklı web sitelerindeki rastgele kullanıcılardan toplanmıştır.
Kendi araştırmanızı yapın
Bir şey satın almadan veya değiştirmeden önce kendi araştırmanızı da yapın!
İpuçları
Pedlerinizin ve GPU kalıbınızın soğutucu ile iyi temas ettiğinden emin olun.
Grafik kartlarınızı ve cihazlarınızı her zaman kontrollü ortamda test edin.
Deneyiminizi paylaşın
Boyutlarla ilgili daha doğru bilgilere veya bahsetmeye değer herhangi bir şeye sahipseniz, lütfen yorum kısmından bizimle paylaşmaktan çekinmeyin.
Burada yazılan bilgiler sizlere tavsiye niteliğindedir.
Serilerde farklılık oluşabilmektedir.
En doğru ölçüm orijinal pedlerin kumpas yardımı ile ölçülmesi veya teknik servisine danışılmasıdır.
